DWG 파일과 DXF 파일의 차이는?

Autocad 도면 파일을 2종류로 저장할 수 있습니다. DWG 혹은 DXF로 저장할 수 있습니다.

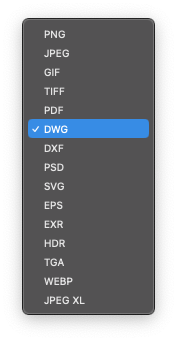

그래픽 프로그램, 일러스트와 같은 그래픽 프로그램도 dwg 혹은 dxf 로 저장할 수 있는데요. 그 차이는 무엇일까요?





아래 보시면, 같은 도면인데, 파일 크기가 차이가 나는 것을 볼 수 있습니다.



dwg 파일이 15% 정도 크기 밖에 안되는 것을 알 수 있습니다.

왜 크기가 더 작을 까요?

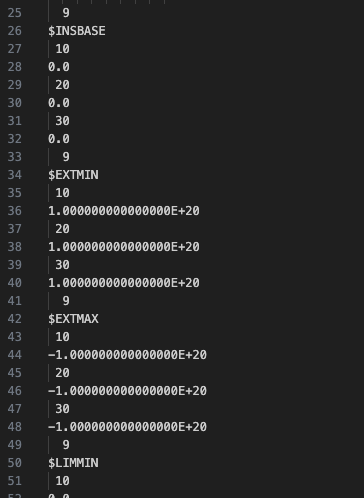

아래 dxf 파일을 잠깐 들여다 보겠습니다.



파일을 이렇게, VS Code같은 텍스트 에디터로 열어볼 수 있는데요. 바로 데이터가 텍스트로 저장되어 있기 때문입니다.

텍스트 에디터에서 변경하면, 도면이 바로 변경되기도 합니다. 이것이 장점이라면 장점이 될 수 있겠죠.



dwg 파일은? 바이너리입니다. 즉, 텍스트 편집기로 열 수 없는 파일입니다.

쉽게 생각해서, 텍스트 파일을 zip으로 압축하면 크기가 줄어드는 것처럼, 텍스트가 바이너리가 되면서 크기가 줄어 들었습니다.



바이너리 파일은 인간이 바로 이해할 수 없습니다. 이거 읽으면 천재



즉, DWG와 DXF의 차이는 파일 크기의 차이, 왜? 바이너리와 텍스트의 차이 입니다.



어떤 파일 포맷을 사용해도 상관없습니다만, 용량을 위해서는 DWG가 더 좋겠죠?

다만, dwg보다는 dxf 를 지원하는 프로그램이 더 많을 수 있으니, 어떤 프로그램을 사용하느냐에 따라 달라질 것 같습니다.

왜냐하면, dxf 는 오픈소스이기 때문에 더 많은 프로그램에서 지원될 수 있습니다.
